Un mini Section Designer en el navegador
En el día a día de un estructural, solemos tener la necesidad de determinar la capacidad de una sección de hormigón armado y no basta con una planilla de excel.
Por ejemplo, cuando las secciones son de geometría compuesta o cuando se requiere visualizar su diagrama de interacción o de momento curvatura. En esos casos el camino más habitual es recurrir al Section Designer del SAP2000, y ahí dibujamos la sección y la evaluamos precisamente.
Pero para ello es necesario tener licencia, abrir el programa, definir los materiales, dibujar la sección a mano en una interfaz poco amigable, y todo esto es fricción.

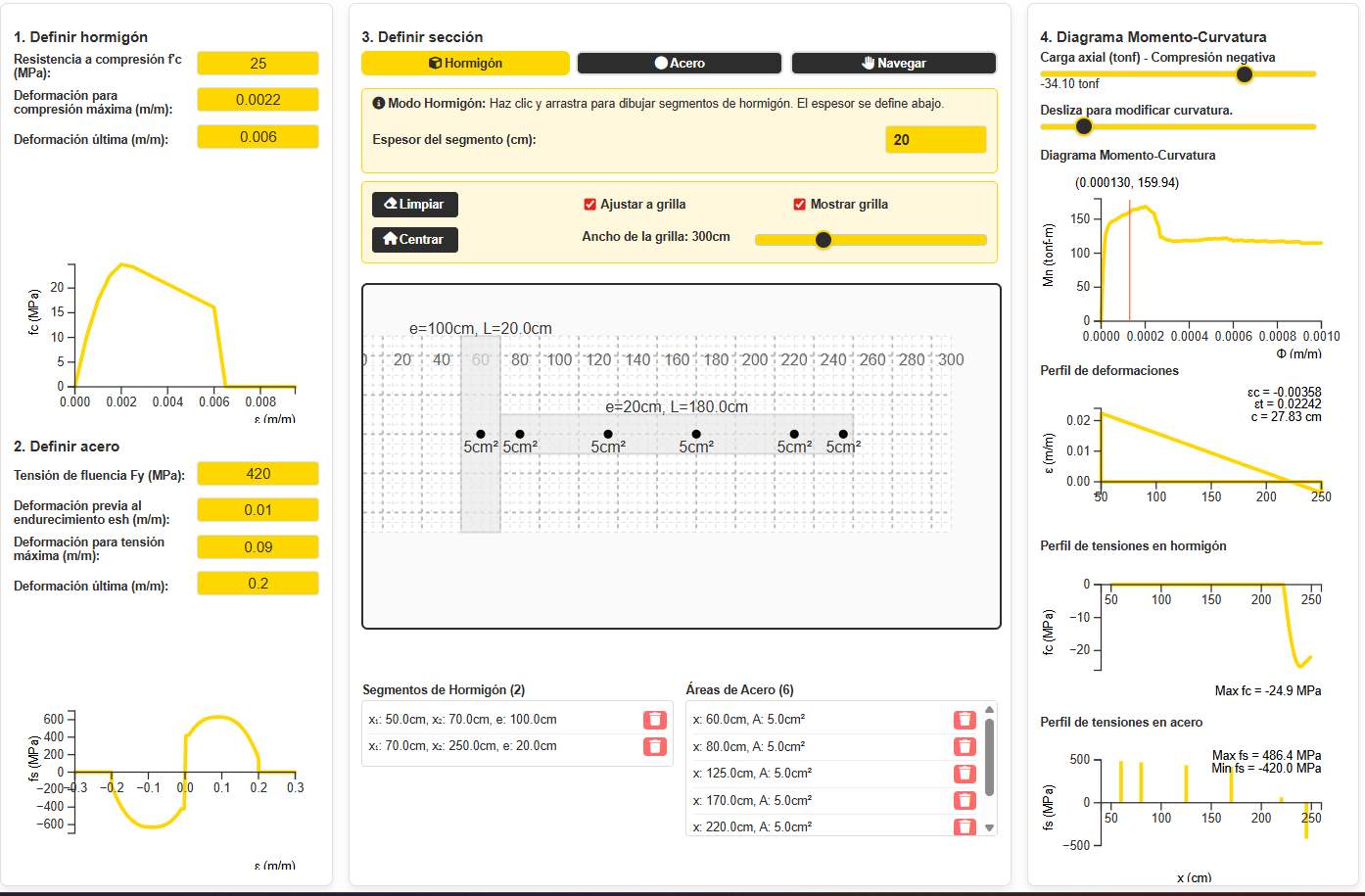

El Mini Section Designer es una aplicación que se accede a través del navegador y permite evaluar una sección de hormigón armado simple. Se define la geometría de la sección, se insertan sus armaduras como áreas de acero concentradas, y luego se visualiza su diagrama de momento-curvatura y de interacción.
Mini Section Designer - ebeds.github.io
Cómo utilizarlo:
- Todas las celdas amarillas son inputs del usuario. Los valores por defecto están calibrados para un hormigón f’c de 25 MPa no confinado, y un acero A630-420H con fy igual a 420 MPa. El modelo del hormigón es el de Hognestad y el del acero es el de Mander et al.
- Cuando se define la sección, se dibujan tramos de hormigón de un espesor dado a través de un punto inicial y un punto final. Como el análisis es unidireccional, los elementos de hormigón se centran automáticamente en X.
- Luego, se ingresan áreas concentradas de acero en una coordenada x a elección del usuario.
- La app tiene un sistema de snap cada 5 cm para asistir y simplificar el dibujo.
- Los resultados se actualizan automáticamente cada vez que la sección cambie.
Algunos usos que se le puede dar:
- Evaluar capacidad de muros y columnas simples de hormigón armado.
- Evaluar capacidad de conexión de acero inserta en hormigón.
- Determinar capacidad de deformación de vigas, muros y columnas de hormigón armado.
Dado que el análisis seccional en este mini Section Designer es unidireccional y la distribución de armaduras es aproximada, los resultados no tendrán la precisión de un Section Designer del SAP2000. Pero para secciones simples, la diferencia es despreciable.
Accede a la aplicación con el siguiente link: Mini Section Designer (ebeds.github.io)
